  Campanulas e Panelas lisas para forno

Panelas lisas

Construídas sob encomenda em duas versões:
Modelo simples somente para enclausuramento
Modelo reforçada para apoio de carga ao fundo

Aplicações:
Fornos de tratamento térmico tipo poço
Totalmente blindadas e a prova de vazamentos

Aplicados para:
Fornos tipo poço com apoio de carga por tirantes na tampa
Fornos tipo poço com apoio de carga ao fundo da panela
Fornos tipo sino de campânula somente enclausuramento

Fornecidas de forma:

Completa:
Anel de refrigeração com sistema de refrigeração por meio de água circulante
Cilindro liso
Tampo torrisferido de conformação esférica
Sistema de fixação da panela

Parcial:
Cilindro liso
Tampo torrisferido de conformação esférica

Material aplicado:
Inox refratário de alto teor de de cromo e níquel
Inox 310 / 309 25/20 - 20/12
Inox 304 18/8
Podendo ser construída nas espessuras de 3mm até máxima 12mm

Nossa condição reforçada com grelha ao fundo
A condição reforçada mantém as mesmas características da original com muitas vantagens:
Ausência de montagem de carga por meio de tirantes
Mais segurança na movimentação de carga
Maior durabilidade e menos custo operacional como também de manutenção

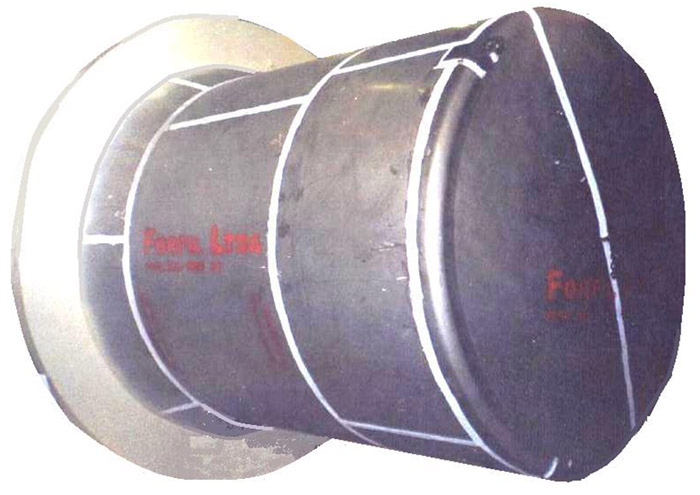

Campanulas lisas construidas em aço inox refratário para fornos de base

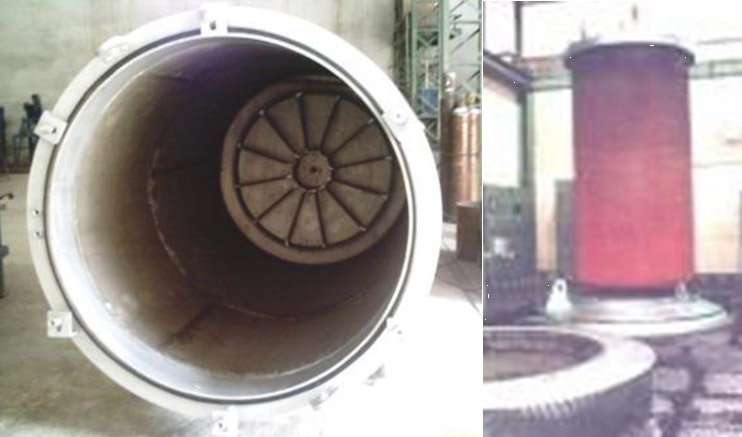

Gralha de apoio de carga ao fundo da panela

Panelas lisas reforçadas para apoio de carga ao fundo, construidas em aço inox refratário para fornos tipo poço

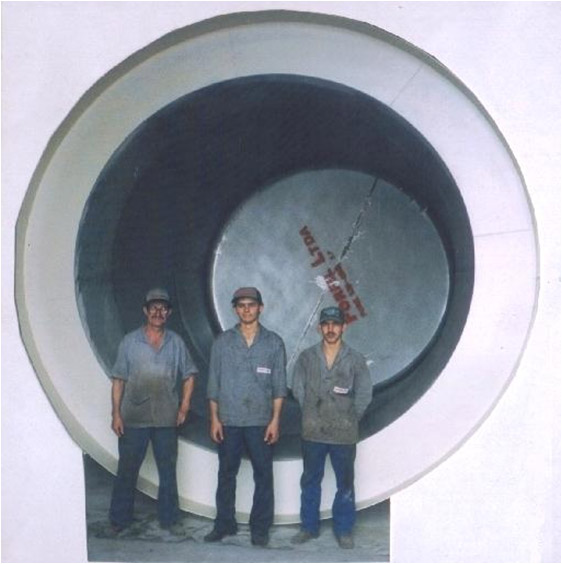

Diâmetro 2.600mm e altura de 5.300mm. Peso bruto 12.000kg.


Diâmetro 3.100mm e altura de 5.600mm. Peso bruto 16.500kg.



Panela lisa com apoio de carga, diâmetro 1.525mm, comprimento 2.400mm, peso bruto 2.100kg,



Panela lisa, diâmetro 1.525mm, comprimento 2.400mm, peso bruto 1100kg.
